Elektronik für Formgedächtnisaktoren

Das evalBOARD ist ein Shield für das Arduino System und ist kompatibel mit dem Arduino UNO und DUE. Es dient zur Steuerung und Regelung von bis zu zwei ONE / ONEeasy Formgedächtnisaktoren und kann diese zeitgleich betreiben. Weiterhin können zwei analoge Sensoren oder digitale Endlagentaster an das evalBOARD angeschlossen werden. Mit diesem System ist es möglich die FG-Aktoren ONE / ONEeasy energieeffizient und stabil in der Endlage über lange Zeiträume aktiviert zu halten sowie mit ergänzenden Sensoren exakte Stellpositionen zu regeln.

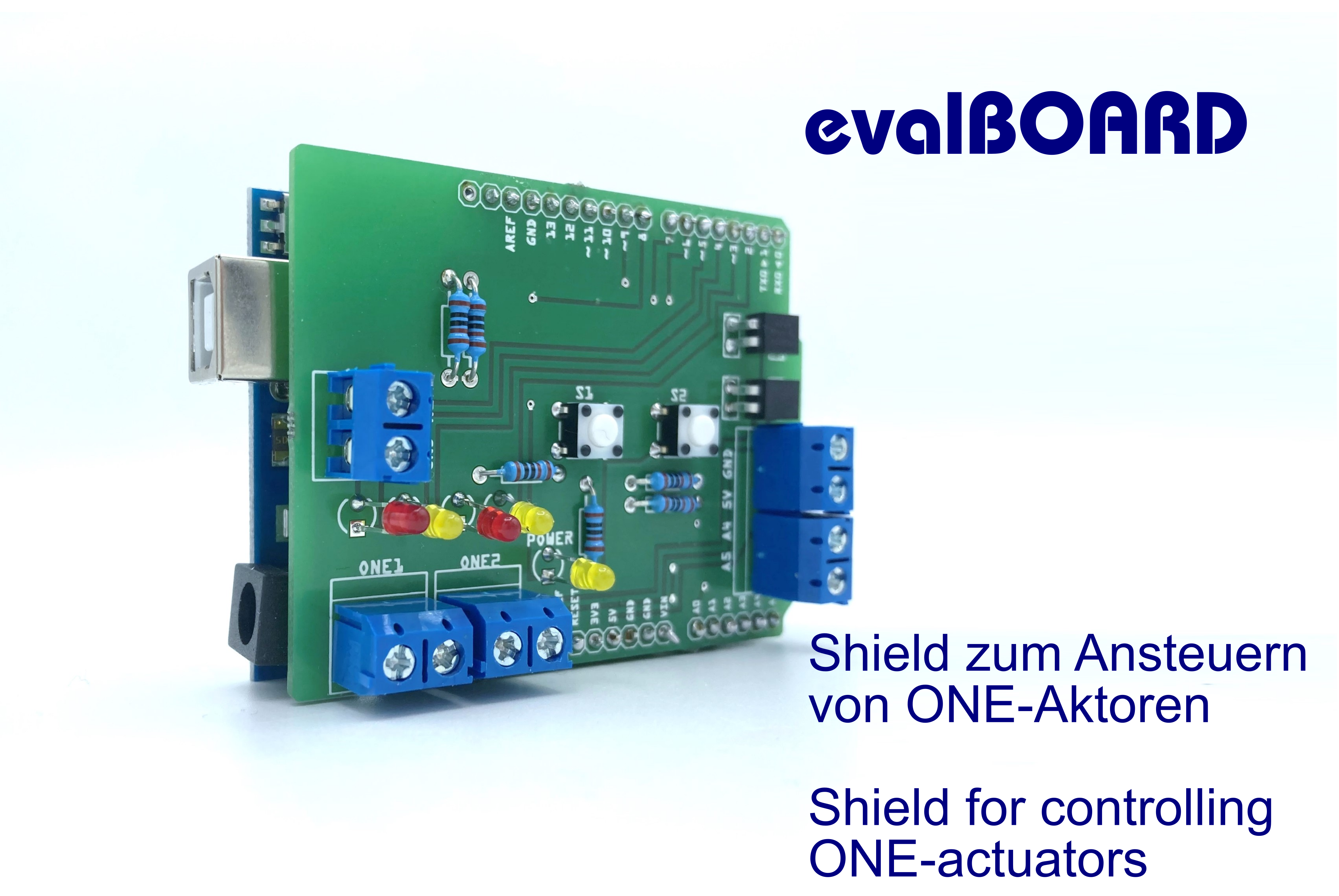

evalBOARD


Eigenschaften:

  • Kompatibel mit Arduino UNO / DUE
  • Zwei Eingabetaster
  • Eine Standby-LED, sowie vier zusätzliche LEDs zur Programmierung von Systemzuständen der FG-Aktoren
  • Zwei Schraubanschlüsse (doppelpoilg) für FG-ONE / ONEeasy Aktoren
  • Sensorklemmleiste für zwei analoge (bzw. auch digitale) Sensoren
  • Anleitung mit Tutorials zur Ansteuerung und Programmierbeispielen

Das evalBOARD ist verfügbar als lötbarer Bausatz und als fertig gelötete und geprüfte Einheit.

Optional ist das evalBOARD als evalBOARD-KIT mit konstanter Laborstromquelle, Endtastern und Hall-Sensor zur Positionserfassung verfügbar (z.B. für Schulen und Hochschulen).

Dokumentation

Dokumentation, Anleitung und Arduino-Bibliotheken:
